• Fiche technique

Introduction

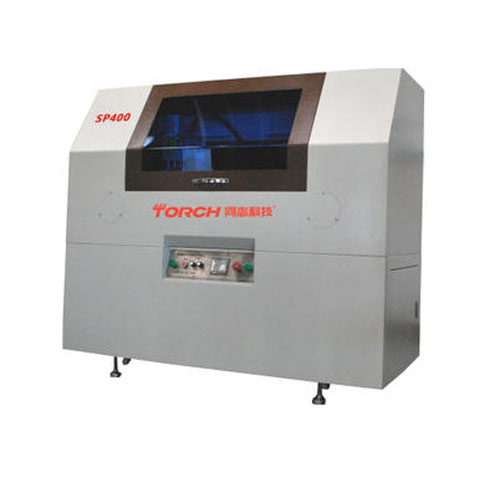

L'imprimante d'écran SP400 est l'imprimante sérigraphique à pâte à souder LED haute précision du système en ligne la plus économique. Convient à la production de masse de bandes LED.

Table de travail flexible, la carte PCB sera fixée dessus et déplacée par le système de transmission.

Convient aux circuits imprimés simples et doubles.

Le rail de guidage de précision facilite le réglage de la position de la carte PCB, le mouvement de la plate-forme de travail, le haut et le bas de la raclette, coopérant avec le moteur à fréquence pour se déplacer.

Paramètres techniques

Taille d'impression maximale de la carte PCB dans la direction X, Y: 1200*300mm

Taille stable de travail dans la direction X, Y: 1220*350mm

Taille maximale du cadre dans la direction X, Y: 1300*550mm

Taille de trame minimale dans la direction X,Y: 330*370mm

Plage de micro-ajustement: X,Y+/- 10mm, angle +/- 30°

Alimentation: AC 220V monophasé 50Hz

Dimension (MM) 1850**90*1760MM
