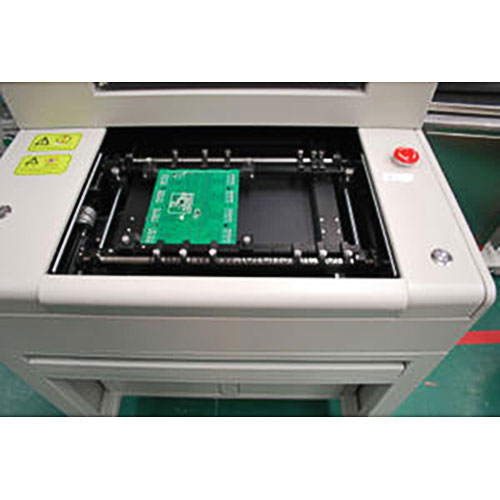

Inspection optique automatisée TV350
Le inspection optique automatisée TV350 comprend cinq parties: système de servocommande à trois axes, systèmes de contrôle du matériel, systèmes d'identification optique automatique, système d'inspection optique de haute précision composé d'une caméra optique de qualité industrielle et du corps. Le rail de guidage de haute précision et la tige filetée provenant du Japon THK sont appliqués dans un système d'entraînement à trois axes; garantie efficace de l'exactitude de la livraison. L'inspecteur optique automatique peut garantir une précision de transmission élevée; il convient à l'inspection de composants non qualifiés, de pièces indépendantes, de puces, etc. Il améliore l'efficacité et la qualité de la production.
- Fiche technique
Caractéristiques:
Système de transport stable
Avec le système de servomoteur AC, le rail de guidage et la tige filetée sont des produits THK du Japon.
Positionnez-vous automatiquement sans données CAD.
Le logiciel peut trouver des composants et programmer selon les méthodes choisies sans données CAD de PCB.
Technologie d'éclairage spéciale
Source lumineuse LED 3 couleurs 3 angles (4 couleurs au choix)
Fonction d'étude forte automatiquement
Tous les types de composants de spécification ne sont pas spécialement éliminés, ils peuvent être étudiés dans le cadre des composants. Le logiciel SRT-VT-100 peut être éliminé automatiquement en fonction de différents composants. L'étude de l'étain de soudure et l'étude des pieds de soudage IC sont terminées automatiquement. Cela prendra moins de 20 minutes.
Exigence d'environnement de fabrication simple.
Pas besoin de définir un logiciel de composants spéciaux, un logiciel d'encapsulation et autres, les coordonnées XY et la nomenclature du PCB sont correctes.
Étude intelligente
Le système peut non seulement obtenir le paramètre de localisation des pieds IC, mais également modifier automatiquement les paramètres du programme, rendant les données de test plus générales. Cela peut réduire les injustices et améliorer la précision.
| Modèle | TV350 |
| Taille du circuit imprimé | 20*20mm -250*350 mm |
| Gamme d'épaisseur | 0.5~4mm |
| Hauteur | ± 40mm |
| Composant minimum | 0201/(peut être fait sur mesure pour 01005) |
| Transport | servomoteur + tige filetée à billes |
| Largeur | Manuel |
| élément de test | Composant manquant, incorrect, mal orienté, observation de la position d'erreur, dommage, erreur de polarité, soudure insuffisante, sur-soudure, soudure d'assemblage, soudure IC , test de cercle chromatique, identification de mot OCR, code à barres et ainsi de suite |
| the fastest | 14cm2/s~20 cm2/s |
| angle | 0-360 ° |
| Camera pels | 15um/ pels (can tailor-made for 8um/pels) |
| Source lumineuse | Lumière LED 3 couleurs 4 angles |
| Caméra | Tête de caméra numérique CCD |
| Identifier le code-barres | Code39, Code128, Inter leaved20f5, EAN12, PDF-417, Data Matrix |
| Hauteur de distance au sol linéaire | 890~1020mm |
| Dispositif de communication à l'avant et à l'arrière | Standard SMEMA ou sur mesure |
| Système opérateur | Windows XP ou Windows2000 |
| Source de courant | AC220V, 50Hz |
| Environment | 5℃－ 39℃ |
| Environment | 5% － 90% |
| platform height | 50mm |
| Poids | 260kg |
| Dimension | 877*740*1200mm |
| Optionnel | Imprimante de résultats de test, module SPC, logiciel de programme hors ligne, station de réparation |
| Plage de décalage d'erreur | No. |
| Espace de PCB | No. |
| Poids maximal du PCB | No. |
