Monteur automatique TP300V
- Description du produit

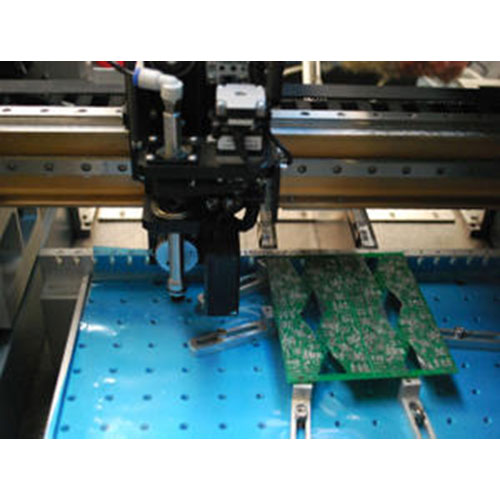

La série TP est une machine de placement SMT de bureau entièrement automatique, elle peut être montée sur divers composants via une buse à vide, elle est actuellement sur le marché un équipement de placement automatique rentable. La machine convient à la plupart des composants de puce SMD 0402, SOIC, PLCC et QFP IC; le système visionnel répond à la haute précision des puces BGA ou QFP IC au pas de 0.65mm, telles que le placement, en plus du point de référence rond standard, pas de pâte à souder pour sérigraphie et un circuit imprimé carré et un tampon traversant de type anneau peuvent également servir de point de référence.
- Fiche technique
Caractéristiques:
1. Machine avec plate-forme en marbre, assurant efficacement la fiabilité et la stabilité d'une utilisation à long terme Mounter.
2. Il utilise des guides de haute précision pour améliorer la précision du placement.

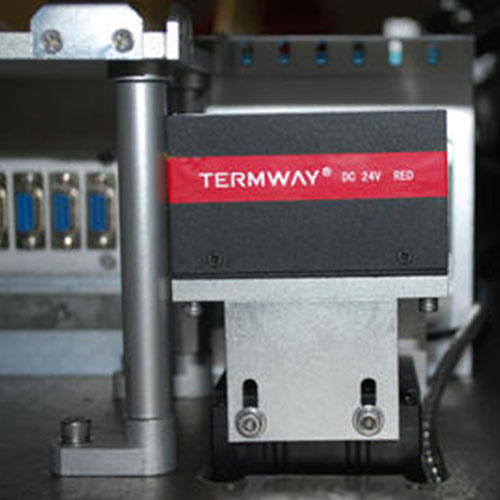

3. Caméra industrielle haute résolution pour compléter le montage visuel de la position des composants de haute précision.
4. Le système de vision peut identifier automatiquement le point MARK pour améliorer l'efficacité de la production et la précision du placement des copeaux.
5. Programmation visuelle automatique sans saisie manuelle des coordonnées du périphérique. La programmation est simple, facile à apprendre pour les débutants.
6. 5 buse en configuration standard, le logiciel vous rappellera de remplacer la buse.
7. Machine de placement automatique économique, elle convient parfaitement à la production à petite échelle, à la recherche et à l'utilisation personnelle.
Optionnel:
1. Alimentation électrique GF (type CF comme modèles alternatifs adaptés à une production à faible coût et à une utilisation en R&D)
2. Un petit plateau IC comme norme de configuration
3. Buse
Paramètres techniques:
| Modèle | TP300V |
| Taille du PCB | 350×210mm |
| Plage de déplacement maximale | 410×320mm |
| Plage de déplacement maximale de l'axe Z | 10mm |
| Vitesse de montage typique | 2500-3000cph |
| Vitesse de montage maximale | 3000 cph |
| Précision de répétition | ±0.06mm |
| Position | Position visuelle |
| Composant disponible | SMD capacitor and resistor 0402 and IC (below 20mm) |
| Programme | Automatic Data Import/Étude vidéo/Saisie au clavier |
| Méthode de conduite | Utiliser une courroie d'entraînement synchrone industrielle |
| Alimentateur à bande | Chargeur 8mm, 12mm, 16mm, 24mm en option |
| Numéro de chargeurber | 1. 24 pièces de 8MM GFTA-08S sur le côté gauche 2. 22 pièces de 8mm GFTA-08S sur le côté droit (lorsqu'il n'y a pas de plateau IC) |
| Numéro de plateau IC | 1 au plus, dans la situation, TP300V peut juste placer 24 pièces de chargeur GFTA-08S 8mm |
| Système d'exploitation | WINDOWS XP |
| Air comprimé | 80psi(0.5Mpa), flux d'air 80L/M |
| Source de courant | 220v, 50Hz, 2kW |
| Poids | 350kg |

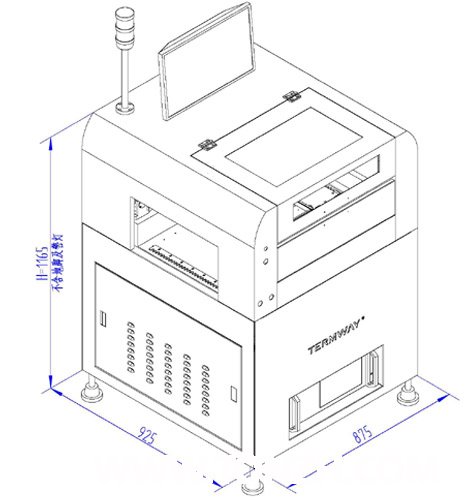

| Dimension | 875*925*1165mm |
