Monteur automatique de composants en vrac époxy T6/T6PLUS
T6/T6PLUS Introduction:
La machine de placement entièrement automatique spéciale pour les composants en vrac peut installer divers composants à travers la buse d'aspiration sous vide. Il s'agit d'un équipement de placement automatique pour les composants en vrac avec des performances de coût élevées sur le marché. C'est le choix judicieux du monteur de composants en vrac pour les petites et moyennes entreprises, les centres de R&D, les entreprises militaires et les instituts de recherche. Montage fiable 0402, 0201, équipé d'un système d'alignement visuel pour répondre au montage de puces QFP IC ou BGA de haute précision en plus du point de référence circulaire standard, des pastilles PCB carrées et des pastilles perforées annulaires sans pâte à souder sérigraphique peuvent également être identifiées comme points de référence. En même temps, l'équipement a la fonction de distribution de colle.
Paramètres techniques:
| Modèle | T6 | T6PLUS |
| Tête de montage number | 3 groupes de tête de montages + 1 groupe de têtes de distribution | 3 groupes de tête de montages + 1 groupe de têtes de distribution |
| Zone de montage | 550×390 mm | 290×860 mm |
| Vitesse de montage (CPH) | 1500-3500 | 1500-3500 |
| Plage de mouvement de montage | 730x760 mm | 743×777 mm |
| Système mobile | L'axe X Y adopte un moteur linéaire | L'axe X Y adopte un moteur linéaire |
| Mounting alignment mode | 3 groupes de système d'alignement visuel | 6 groupes de système d'alignement visuel |
| Chargeur | Jusqu'à 88 chargeurs de tresse de 8mm | Chargeur de tressage 40pcs 8mm |
| Nombre de Plateaux IC | Jusqu'à 5pcs | 1pcs |

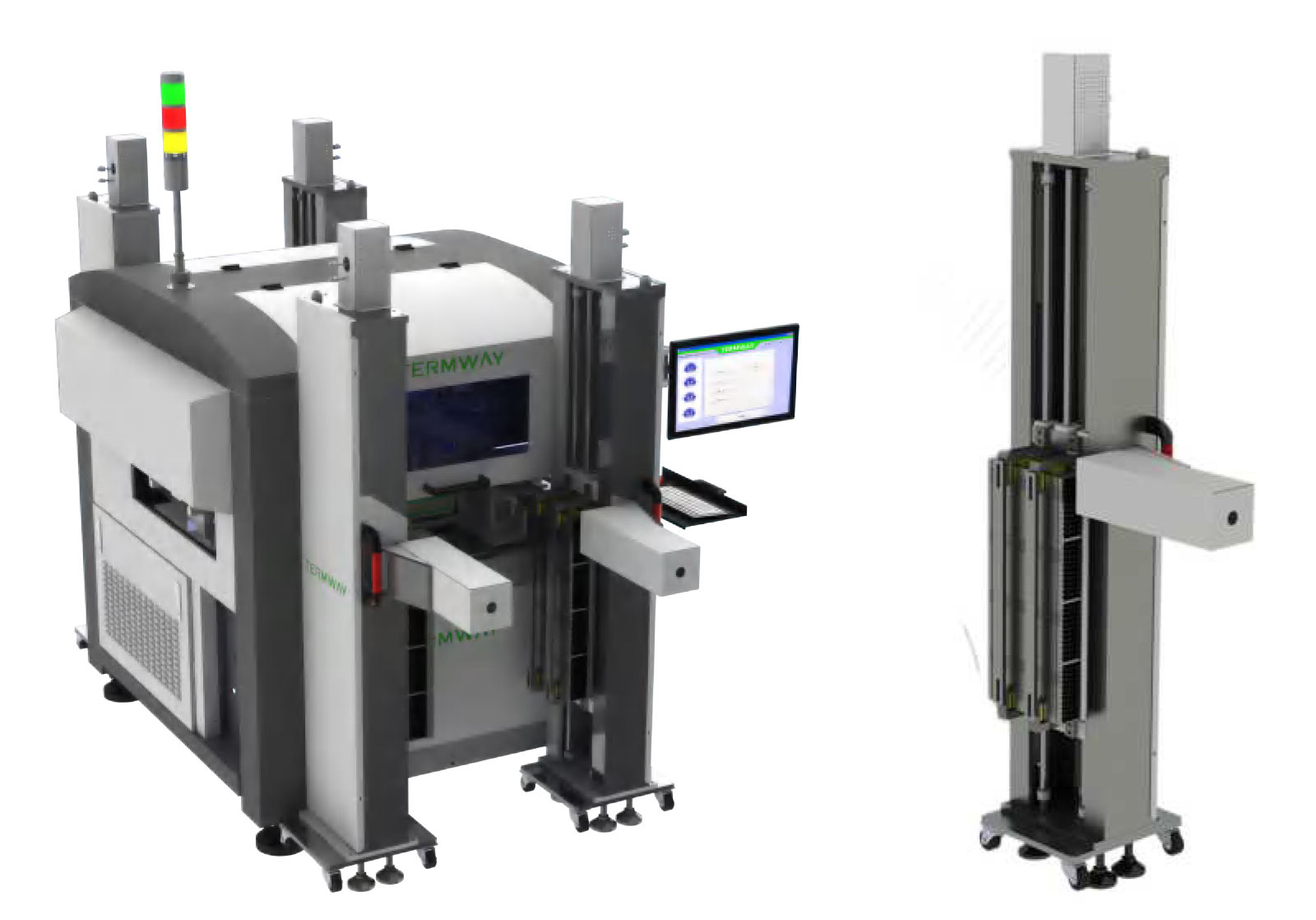

| Short Alimentateur à bande | Jusqu'à 40 groupes de 8mm (4 matériaux par groupe) | Module d'alimentation mobile: 4 groupes, chaque dimension de groupe: L825×W350×H1846mm Il peut fournir un système d'alimentation automatique de silo avec plus de 160 types de composants de montages, qui peuvent répondre aux exigences de montage de plusieurs variétés et de petits lots. |
| Système d'alimentation automatique de matériaux en vrac | Jusqu'à 4 groupes (15 matériaux par groupe) | |
| Système de changement de buse | 5 stations | 11 stations |
| Air comprimé | 80psi, 0.5Mpa, Flux du gaz≥100L/M | 80psi, 0.5Mpa, Flux du gaz≥100L/M |
| Dimensions | L1900 × W1500 × H2210 mm | L3070 × W1468 × H1539 mm |
