Pick and Place multifonctionnelle de haute précision T8S
- Description du produit
T8S Paramètres techniques:
T8 est une machine de montage de haute précision qui peut monter 0201 et peut monter 5 types de plateaux IC en même temps.
T8S, une incroyable machine de montage de haute précision!
Point de vente:

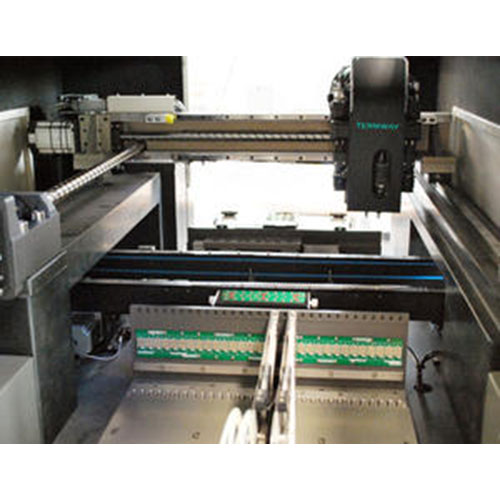

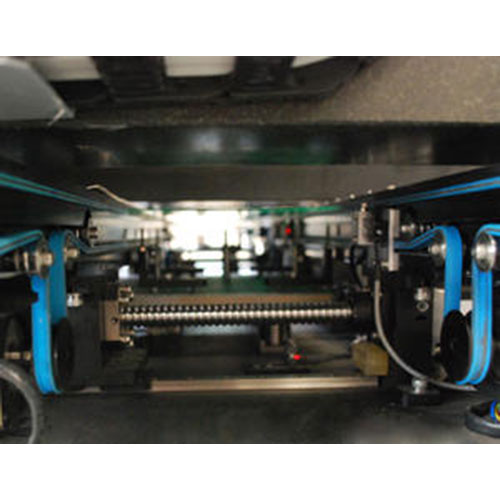

1. Système de déplacement à grande vitesse de classe mondiale, avec vis à billes de haute précision importée d'origine et rail de haute précision, garantissant que la machine conserve une haute précision et une stabilité après une longue utilisation.
2. La technologie brevetée de numérisation de photos en continu rend le placement à grande vitesse devenu réalité. Vitesse de montage maximale de la vision jusqu'à 8000 CPH.
3. Chargeur vibrant configurable, chargeur intelligent IC, peut choisir et placer 5 types de QFP, BGA, etc.

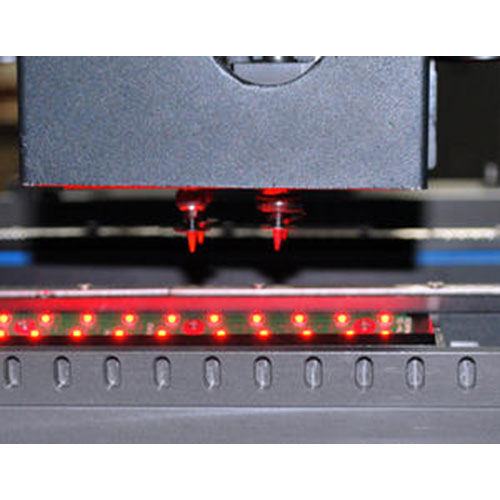

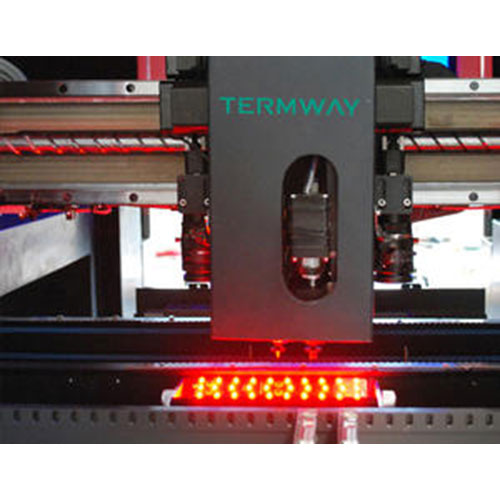

4. Adoptez les têtes avec une technologie exclusive, la vitesse de prélèvement et de placement a été améliorée efficacement. La vitesse de montage réelle jusqu'à 6500-8000 cph.
- Fiche technique
| Tête montée | 4 têtes |
| Taille de montage | 50mm×50mm～430mm×250mm |
| Plage de déplacement maximale de l'axe Z | 30mm |
| Vitesse typique | 6500-8000cph |
| Vitesse de montage maximale théorique | 10000cph |
| Système mobile | Moteur à bobine mobile Ax X + encodeur linéaire |
| Précision de l'axe X Y | ±0.001mm |
| Précision de montage répétée | ±0.02mm |
| Manière de position | Position visuelle |
| Composant disponible | au-dessus de 0201 ci-dessous 30mm IC (au-dessus de 30MM est facultatif) |
| Méthode du programme | Importation automatique des données/Apprentissage vidéo/Saisie clavier |
| Feeder | 8mm, 12mm, 16mm, 24mm, 32mm, 44mm GF feeders (optionnel) |
| Numéro de chargeur | 62 pieces of GF-08mm (maxmum) |
| Numéro de plateau IC | TF-05 Chariot de recharge électrique intelligent IC |
| Système d'exploitation | WINDOWS XP, WIN7 |
| Air comprimé | 80psi (0.5Mpa, gas flue≥100L/M) |
| Puissance | 380v, 50Hz, 7kW |
| Poids | 980kg |
| Dimension | 1450(L)×1100(W)×1440(H), (Hors affichage de l'ancre et des phares, etc.) |
