• Description du produit

Présentation de la fonction:

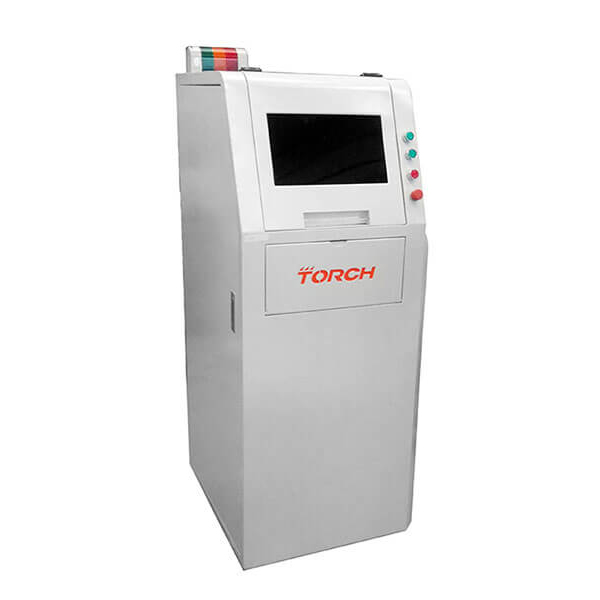

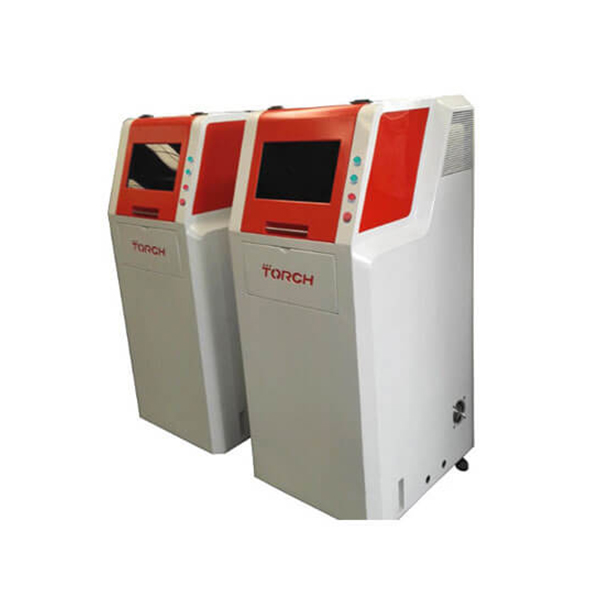

1. Torch favorise un nouveau four de refusion à vide dans la série RS qui est la troisième génération de son petit four à reflux à vide. Il est particulièrement conçu pour les champs de production de petits lots, de R&D et de test de matériau fonctionnel, etc.

Le four de réfusion à vide de la série RS est chauffé dans un environnement sous vide pour réaliser que la soudure sans trous, peut répondre aux exigences de test du département de R&D et de la requise de production de petits lots.

En général, lors du soudage, il y a des zones creuses dans les pièces de soudage, le four de refusion sous vide de la série RS peut minimiser les creux en 2%, le four normal est de près de 20%.

Le four de refusion à vide de la série RS applicable à la soudure sans flux sans creux au pot à souder, disponible dans divers gaz, tels que N2, N2/H2 95%/5%.

Le four de refusion à vide de la série RS est non seulement adapté à la soudure sans flux, mais également adapté à la pâte de soudure sans plomb ou à la tranche de soudure.

Le four de refusion de vide de la série RS est combiné avec le logiciel Système de Contrôle, facile à utiliser, vous pouvez utiliser le logiciel pour contrôler la machine et définir le profil de température ainsi que pour modifier la programmation pour répondre à différentes besoins de soudure.

2. Le four de refusion sous vide de la série RS est principalement destiné à la soudage élevé dans le soudage, par exemple les produits militaires, le produit industriel à haute fiabilité, même le protecteur de l'azote ou le soudage en phase de vapeur ne peut pas atteindre la demande. Comme les tests de matériaux, le paquet de puces, l'équipement électrique, les produits automobiles, le contrôle du train, l'espace et les systèmes aéroportés, etc., qui nécessitent un circuit de haute fiabilité. Il a besoin d'élimination et de réduire le matériau de soudage vide et d'oxydation. Comment réduire efficacement le annulation, diminuer l'oxydation du pad et les broches des composants? Le four à vide est le seul choix. Si vous souhaitez obtenir la qualité de soudage élevée, nous devons avoir besoin de la machine à four à vide. Il s'agit du dernier processus l'innovation du terrain militaire allemand japonais et les États-Unis ont déclaré, etc.

3. Application de l'industrie: le four à vide de la série RS est le meilleur choix pour la R&D, la recherche et le développement des processus, le test de matériaux, l'emballage d'appareils, et c'est la meilleure option pour le développement et la production haut de gamme dans les entreprises industrielles militaires, l'institut de recherche, les collèges, les universités aérospatiales.

4. Zones d'application: principalement appliqués en soudage et soudage sans défaut sans flux de puces et de carte, coquille et couvercle, tels que le package IGBT, l'artisanat de la pâte, la technologie d'emballage des diodes laser, les packages de circuits intégrés hybrides, l'emballage de la carte de couverture de coque, l'emballage MEMS et l'emballage sous vide.

5. Le four de refusion sous vide est devenu l'équipement nécessaire dans les entreprises militaires, l'aviation, l'aérospatiale et d'autres fabrication haut de gamme pour des pays développés comme l'Europe et l'Amérique. Et de plus, il a été largement utilisé dans l'emballage des puces et le champ de soudage électrique.

Caractéristiques:

1. Souder sous vide complet. La valeur de vide peut être en hausse de 10-3MBA. (10-6-MBA Optionnel)

2. L'environnement de soudage est avec un flux à faible activité.

3. Le contrôle des logiciels professionnels peut réaliser l'expérience opérationnelle parfaite.

4. Quarante segments programmables de l'industrie peut aider à définir la courbe technologique parfaite.

5. Les réglages de température peuvent être ajustés, ce qui peut définir la courbe de technologie des matériaux de soudage qui est beaucoup plus proche pour perfectionner le processus.

6. La technologie de refroidissement par eau atteint l'effet de refroidissement le plus rapide de l'industrie (standard)

7. Fonction de mesure de la température en ligne. Mesure précise de l'uniformité de la température de la zone de soudure. Fournir un soutien professionnel au processus d'ajustement.

8. L'azote ou autre gaz inerte peut répondre aux exigences particulières du processus de soudage.

9. Température la plus élevée is 400 (higher optional), which can meet all the requirements of the soldering process.

10. Allouer cinq des conceptions de surveillance de l'état de sécurité du système la plus complète de l'industrie (Conception de protection de la sécurité (protection contre la température sulfondie, protection contre la sécurité de la température de la machine, protection contre le fonctionnement en toute sécurité, protection contre l'eau de refroidissement, protection de l'énergie)

Norme:

one set Ordinateur

one set Ordinateur de contrôle industriel

one set Ordinateur de contrôle industriel

one set Contrôle de la températurelor

one set Contrôleur de pression

one set Vanne de commande de gaz au gaz ou d'azote

Optionnel:

1. Pompe à diaphragme résistant à la corrosion, vide 10MBA;

2. Pompe à palette rotative, utilisée pour le vide de 10-3MBA;

3. Système de pompe moléculaire à tour de tourbillon, utilisé pour le vide de 10-6MBA;

4. Dispositif de sécurité de type hydrogène et hydrogène;

5. Module à haute température (500 degrés à haute température).

• Fiche technique

Paramètres techniques:

Modèle	RS160
Taille de soudure	160mm*160mm
Hauteur du four	40mm (D'autres hauteurs sont facultatives)
Plage de températures	jusqu'à 400℃
Connector	Serial 485 network / USB
Manière de contrôle	40 segments de contrôle de la température + contrôle de presse sous vide
Courbe de température	peut stocker plusieurs courbes de température de 40 segments
Tension	220V 28A
Puissance nominale	11kW
Puissance réelle	8KW (Ne choisissez pas une pompe à vide); 10kW (pompe moléculaire)
Dimension	450*450*1300mm
Poids	240KG
Taux de chauffage maximum	120/min
Taux de refroidissement maximum	80k/min
Refroidissement	Refroidissement à l'air/Refroidissement à l'eau
