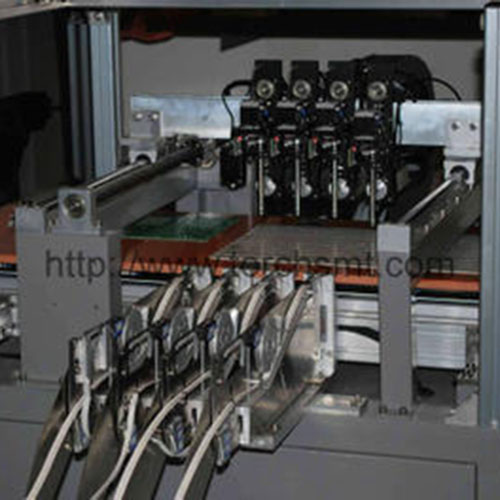

LED640

1. La première machine spéciale de prélèvement et de placement à LED a utilisé un système de servocommande dans l'industrie SMT.

2. La première machine spéciale de prélèvement et de placement à LED utilisait une transmission à vis à billes de haute précision.

3. La machine unique de prélèvement et de placement de LED qui peut monter avec précision moins de 20mm de SOP, de diode en colonne, de transistor, de SOT et de 0402 au-dessus de tous les composants (n'inclut pas l'épaisseur supérieure à 5mm de condensateur électrolytique en aluminium).

4. L'unique machine de prélèvement et de placement à LED qui a configuré un chargeur électronique intelligent auto-brevet.

5. La machine unique de prélèvement et de placement de LED qui peut réaliser le programme et monter le puzzle PCB.

6. L'unique machine de prélèvement et de placement à LED qui peut programmer la vision.

7. La machine de prélèvement et de placement LED unique qui peut programmer hors ligne.

8. La puissante fonction d'entrée de données peut répondre au besoin d'entrer n'importe quel format de PCB.

9. La machine de prélèvement et de placement à LED unique qui peut monter 0402 de manière stable et précise.

10. Avec couvercle de sécurité, peut protéger efficacement l'opérateur et empêcher la poussière.

11. Convient pour les 5 types de buse et de logiciel ci-dessus. Le logiciel invite automatiquement le type de buse de remplacement.

12. La vitesse de précision est 10000CPH, 14000CPH.

Remarque

● Le système d'entraînement de carte utilise un moteur pas à pas de haute précision entraînant une courroie industrielle, coopérant avec un rail de guidage de précision pour améliorer la précision de placement et la vitesse d'entraînement de la carte.

● Le système d'entraînement de la tête de montage utilise un servomoteur, ainsi qu'une vis à billes de haute précision pour réaliser la sélection et le placement des composants LED.

● 4 groupes de tête de montage améliorent l'efficacité de la production de 300% par rapport à 1 groupe.

● Programmation visuelle automatiquement, sans saisie manuelle des coordonnées des composants. La programmation est simple, facile à apprendre pour les débutants.

● Différentes tailles de chargeur peuvent répondre à différentes exigences de montage LED.

● La machine à puce LED économique est la plus appropriée pour la production de LED à grand volume.

● L'ensemble de la machine est contrôlé par un ordinateur industriel avec un logiciel professionnel, facile à utiliser et à utiliser.

● Importation facile des données CAD du circuit imprimé.

● Stable et facile à compléter la programmation et le placement du panneau de panneau LED

● Les coordonnées du panneau de commande peuvent être affichées dans le logiciel, un réglage fin de ces coordonnées pour obtenir un placement de haute précision.

● L'espace du panneau peut être défini dans le logiciel, toutes les coordonnées de placement des composants seront affichées en fonction de l'espace du panneau et les panneaux qui n'ont pas besoin d'être montés peuvent être sélectionnés.

● Si la carte a des problèmes de qualité de fabrication, LED640 peut déplacer l'emplacement du composant pour un montage précis.

● Le logiciel peut réaliser pour réaliser automatiquement quatre fonctions de têtes de montage.

● Le logiciel augmente la limite de détection de l'axe XYZ lors des déplacements.

● Le logiciel augmente la fonction de changement de vitesse de 6 niveaux, vous pouvez vérifier le meilleur réglage de vitesse en fonction de la feuille de contrôle de distance et effectuer un réglage de la vitesse, ce qui peut augmenter la stabilité pendant une utilisation prolongée.

● La plate-forme PCB a une fonction d'absorption sous vide, ce qui peut aider à positionner avec précision la carte PCB de grande taille, améliorer la précision de placement. Pendant ce temps, il peut compléter la position et le montage de la bande lumineuse souple et flexible (FPC). (Optionnel)

● Il y a une pompe à vide dans la machine qui n'a pas besoin de la configurer séparément et d'économiser de l'énergie, de réduire le bruit.

Configuration standard

1. 1 ensemble d'ordinateur industriel

2. Tête de montage 4 groupes

3. Buse 4 pièces

Partie optionnelle

1. Chargeur automatique 8mm, 12mm, 16mm et 24mm

2. Buse

3. Plate-forme d'absorption sous vide 1 groupe

Paramètres techniques:

Modèle	LED640
Tête de montage	4 pcs
Taille maximale du circuit imprimé	1200*350mm
Plage de déplacement maximale	Axe X 1500mm, Axe Y 410mm
Plage de déplacement maximale de l'axe Z	15mm
Vitesse de montage typique	8000-9600 cph
Vitesse de montage maximale	12000cph
Précision de montage	+/-0.1mm
Méthode de positionnement	Position de la machinerie
Composant disponible	0603and above SMD component and LED
Méthode du programme	Importation automatique des données/étude vidéo/saisie au clavier
Alimentateur à bande	8mm, 12mm, 16mm et 24mm
Numéro de chargeur	4 pièces de chargeur de série GF peuvent être définies
Système d'exploitation	WINDOWS XP
Air comprimé	Aspirez l'air dans la machine, pas besoin d'ajouter de l'air
Source de courant	220V, 50Hz, 4 kW
Poids	360kg
Dimension	2600*680*1500mm
